1 1151差壓變送器工作原理及結構

1151差壓變送器工作原理：來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器，經過放大等處理變?yōu)闃藴实?-20MA電信號輸出。

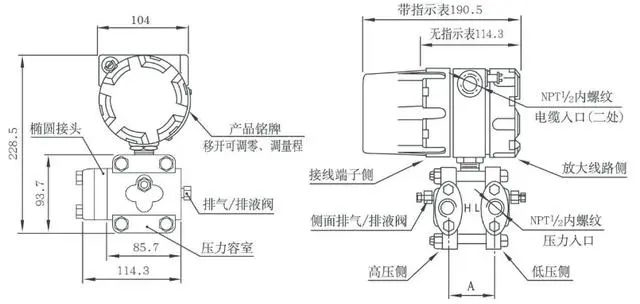

（2）1151差壓變送器結構

2 操作規程

（1）運行

1）打開1151差壓變送器平衡閥。

2）緩慢打開1151差壓變送器正壓側一次閥門，正壓側二次閥門。

3）關閉平衡閥。

4）緩慢開啟負壓側一次閥門、負壓側二次閥門。

（2）停運

1）緩慢地關閉高壓側截止閥。

2)打開平衡閥

3)緩慢地關閉低壓側截止閥。

4)關閉平衡閥

3 日常維護

為了保證變送器的測量精度和使用壽命，應定期地對變送器運行狀態進行檢查。

外觀檢查：目視檢查變送器各部件有沒有損傷、腐蝕現象。如發現產生腐蝕的附著物，應清除干凈。

管和O型環的檢查：變送器為防水，防塵結構，應確認蓋和墊圈有無損傷和老化，另外不許有異物附著在螺紋上。

管的泄露檢查：用肥皂水檢查過程接口有沒有流體的泄露。
